Tabla de Medidas de Malla de Aluminio Expandido: ¿Dónde Descargar las Especificaciones?
¿Necesita una tabla de medidas de malla de aluminio expandido para preparar una cotización, revisar un plano arquitectónico o seleccionar el material adecuado para su proyecto?
Uno de los problemas más habituales al comprar malla de aluminio expandido es encontrar especificaciones diferentes entre proveedores. Una fábrica puede indicar las dimensiones SWD y LWD, mientras que otra utiliza las medidas de abertura libre SWO y LWO. Aunque los números parezcan similares, no siempre describen el mismo producto.
En esta guía encontrará una tabla de referencia de medidas, los parámetros que debe comprobar y las recomendaciones para solicitar una ficha técnica antes de realizar un pedido.
1. Tabla de medidas habituales de malla de aluminio expandido

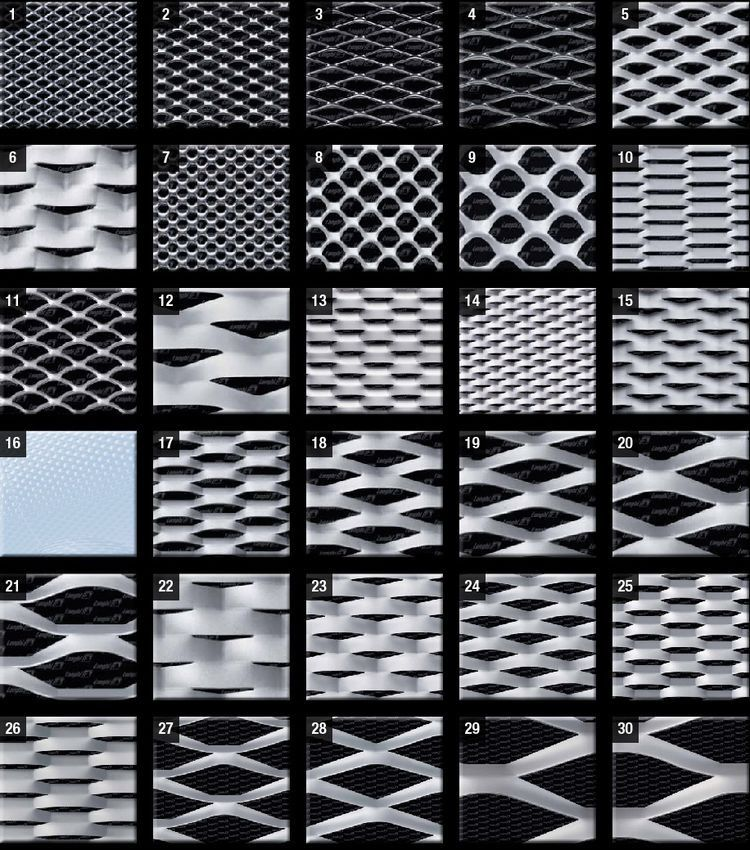

La siguiente tabla presenta ejemplos de configuraciones utilizadas en aplicaciones decorativas, arquitectónicas e industriales.
Tabla de referencia de dimensiones
| SWD (mm) | LWD (mm) | Ancho del filamento (mm) | Espesor (mm) | Aplicación orientativa |
|---|---|---|---|---|
| 5 | 10 | 1,0 | 0,5 | Decoración y mallas finas |
| 10 | 20 | 2,0 | 1,0 | Techos decorativos |
| 15 | 30 | 2,5 | 1,5 | Pantallas interiores |
| 20 | 40 | 3,0 | 2,0 | Revestimientos arquitectónicos |
| 25 | 50 | 3,5 | 2,5 | Paneles decorativos |
| 30 | 60 | 4,0 | 3,0 | Fachadas y cerramientos |
| 40 | 80 | 5,0 | 3,0 | Pantallas exteriores |
| 50 | 100 | 6,0 | 4,0 | Fachadas de grandes aberturas |
Nota: estas combinaciones son ejemplos orientativos para comparar diseños, no una lista de existencias garantizadas ni una norma internacional única. La disponibilidad y la viabilidad deben confirmarse con el fabricante.
2. ¿Qué significan SWD, LWD y el ancho del filamento?
Antes de descargar una tabla de especificaciones, es importante comprender los parámetros técnicos.
SWD (Short Way of Diamond)
Representa la dimensión corta del patrón romboidal, normalmente medida de centro a centro entre los puntos de unión.
LWD (Long Way of Diamond)
Representa la dimensión larga del patrón romboidal, también medida de centro a centro.
Strand Width (ancho del filamento)
Indica la anchura de las tiras de aluminio que forman la malla. Este parámetro influye en el aspecto, el peso y el comportamiento mecánico.
Strand Thickness (espesor del filamento)
Corresponde al espesor del material utilizado para fabricar la malla. En productos aplanados deben verificarse las dimensiones finales después del procesamiento.
SWO y LWO
Indican las dimensiones libres de la abertura, que son diferentes de las distancias entre centros SWD y LWD.
No confunda estos valores al preparar un pedido: una diferencia en la interpretación puede cambiar el tamaño real de las aberturas.
3. ¿Cuáles son las dimensiones habituales de las chapas?
Además de la geometría de la malla, debe comprobarse el tamaño exterior del panel.
| Tamaño de chapa (mm) | Aplicaciones habituales |
|---|---|
| 1000 × 2000 | Paneles decorativos y proyectos pequeños |
| 1200 × 2400 | Revestimientos y cerramientos |
| 1220 × 2440 | Proyectos con dimensiones imperiales |
| 1250 × 2500 | Paneles arquitectónicos |
| 1500 × 3000 | Fachadas y pantallas de mayor tamaño |
Estas dimensiones son formatos comerciales de referencia. No todos los patrones de malla pueden producirse en todos los tamaños.
La capacidad de fabricación depende del ancho de la máquina, del espesor, de la aleación y de la geometría del producto.
Para proyectos arquitectónicos, también pueden solicitarse paneles con dimensiones especiales, sujetos a una evaluación técnica.
4. ¿Existe una tabla estándar internacional de malla de aluminio expandido?
Existen especificaciones comerciales y normas técnicas aplicables a determinadas categorías de metal expandido, pero no todas las fábricas utilizan exactamente las mismas dimensiones.
Por esta razón, una tabla comercial no debe interpretarse automáticamente como una norma obligatoria para todos los fabricantes.
Al comparar fichas técnicas, compruebe si los valores corresponden a:
- Dimensiones nominales o medidas reales.
- Malla elevada o aplanada.
- Distancias entre centros o aberturas libres.
- Espesor original o dimensiones finales.
- Aluminio u otro material metálico.
También es importante confirmar las tolerancias de fabricación antes de aprobar el pedido.
5. ¿Cómo descargar una ficha técnica de malla de aluminio expandido?
Una ficha técnica útil debería incluir las dimensiones SWD y LWD, el ancho y espesor de los filamentos, el tamaño del panel, la aleación y el acabado superficial.
Para comparar productos, puede consultar las tablas de especificaciones publicadas por fabricantes y proveedores especializados.
Sin embargo, si necesita una ficha técnica para un proyecto concreto, es preferible solicitar al fabricante un documento que corresponda exactamente al patrón y al espesor seleccionados.
En proyectos de fachada, una tabla genérica no sustituye los planos de fabricación ni las comprobaciones de resistencia y fijación.
6. ¿Cómo elegir las medidas adecuadas para su proyecto?
La selección depende principalmente de la función de la malla.

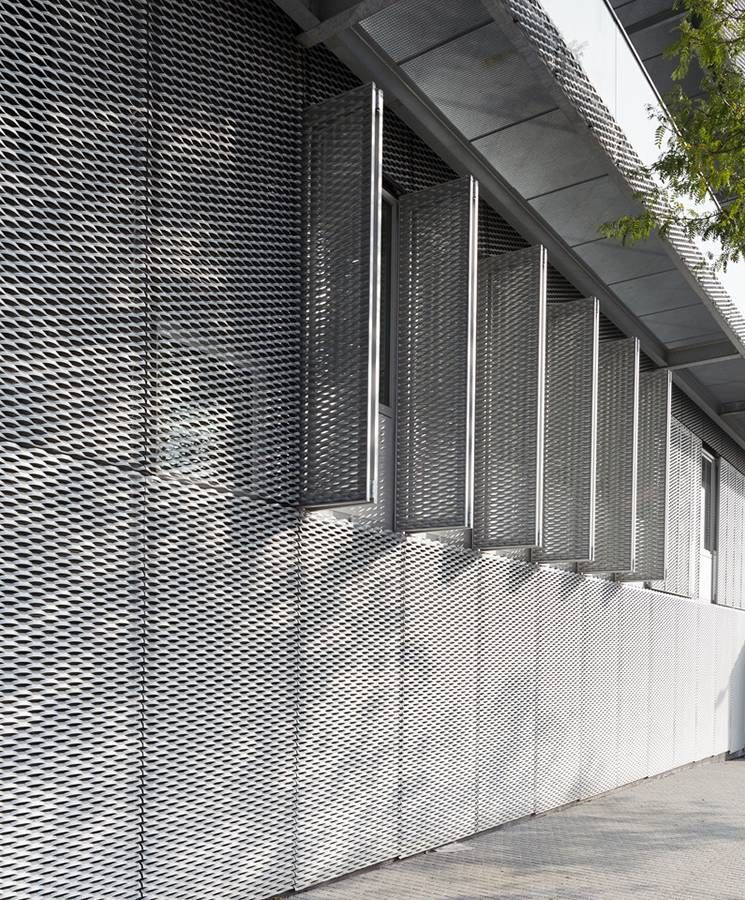

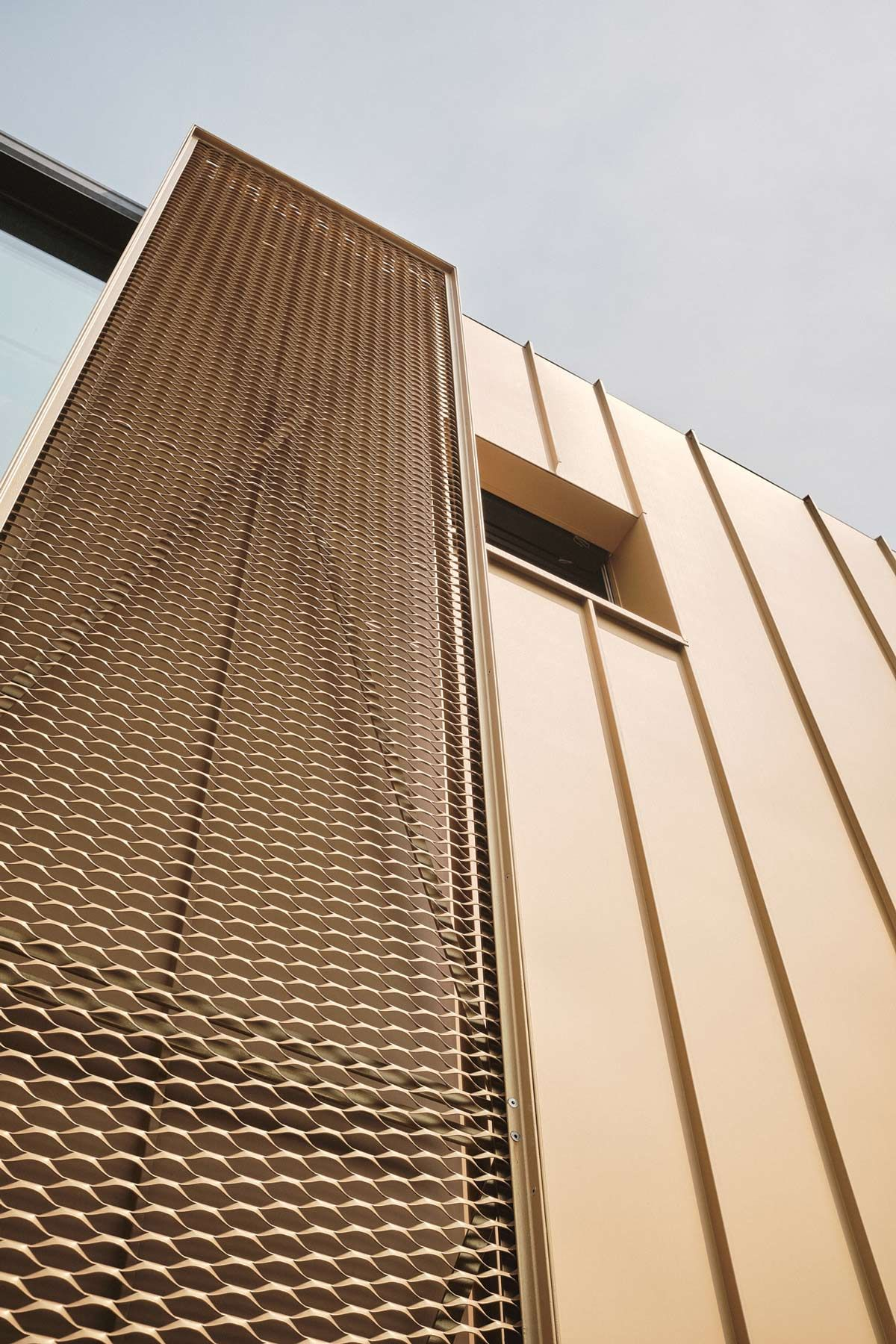

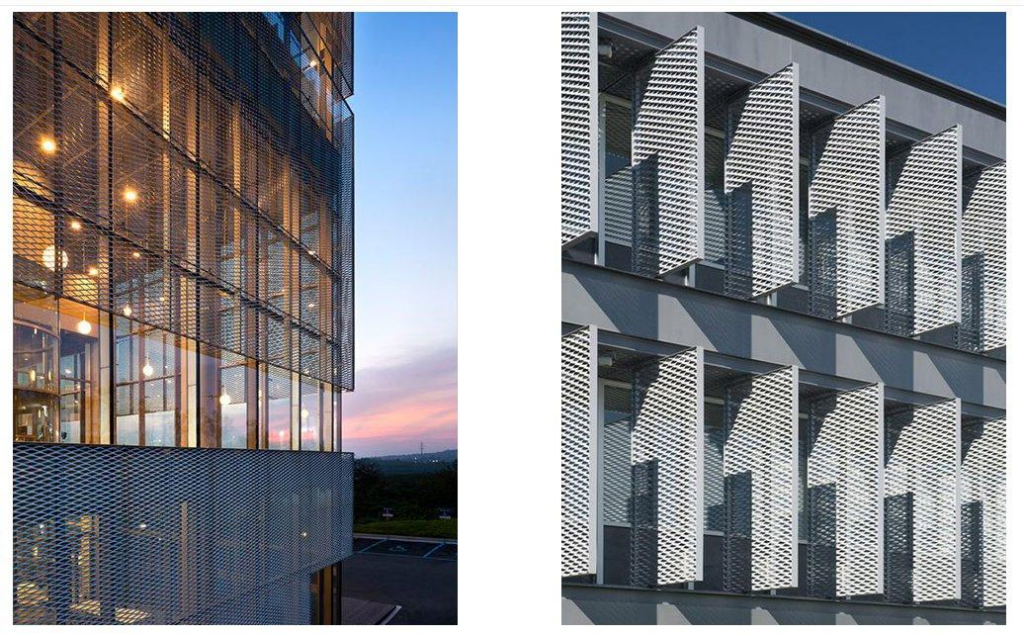

Fachadas exteriores
Es importante evaluar la apariencia, el área abierta, la orientación de los rombos y las condiciones de viento.
Techos decorativos
Conviene comprobar la visibilidad de las instalaciones superiores, el efecto de iluminación y el sistema de suspensión.
Pantallas de privacidad
El tamaño de las aberturas debe seleccionarse considerando la distancia de observación y el ángulo de visión.
Cerramientos industriales
Además de las dimensiones, deben verificarse los requisitos de resistencia, seguridad y fijación.
La misma medida SWD × LWD puede producir resultados distintos cuando cambia el ancho del filamento o el espesor del aluminio.
7. Solicite una tabla de especificaciones para su proyecto
En Foshan Qi Aluminum Decorative Materials Co., Ltd., suministramos soluciones de malla de aluminio expandido para fachadas, techos, pantallas arquitectónicas y otros proyectos de construcción.
Podemos ayudarle a revisar las dimensiones SWD y LWD, el espesor, el ancho de los filamentos, los tamaños de panel y las opciones de acabado superficial.
También podemos preparar propuestas de fabricación según los planos y las necesidades del proyecto, sujetas a confirmación técnica.
Contacto:
- Sitio web: https://aluminum-panel.com/
- Correo electrónico: info@aluminum-panel.com
- WhatsApp: +86 13542961174
Envíenos su plano o las dimensiones que necesita para consultar las opciones de fabricación, solicitar muestras y obtener una cotización.
Conclusión
Una tabla de medidas de malla de aluminio expandido es una herramienta práctica para comparar patrones y preparar solicitudes de compra. Sin embargo, la selección correcta requiere revisar algo más que SWD y LWD.
El ancho de los filamentos, el espesor, el tamaño final del panel y el tipo de acabado también influyen en el producto.
Antes de realizar un pedido, confirme las dimensiones con el fabricante y solicite una ficha técnica correspondiente a la configuración elegida.
