¿Qué espesores y anchos útiles son habituales en los paneles de aluminio aislados tipo Gran Muralla?

Cuando un arquitecto o contratista especifica un panel de aluminio aislado tipo Gran Muralla, es habitual empezar por dos medidas: el espesor y el ancho útil.

Sin embargo, estas dos cifras no cuentan toda la historia.

En un sistema de cubierta o revestimiento con perfil tipo Gran Muralla, el ancho útil determina cuánto cubre realmente cada panel, mientras que el espesor del aluminio influye en la rigidez, el peso y el comportamiento del panel. Además, cuando el producto incorpora aislamiento térmico, también hay que considerar el espesor del núcleo aislante.

Por eso, una especificación correcta debería distinguir entre espesor del aluminio, espesor total del panel y ancho útil.

¿Qué espesores de aluminio se utilizan normalmente?

El espesor depende de la aplicación, la geometría del perfil, la separación entre apoyos y las cargas de diseño del proyecto.

En proyectos arquitectónicos, los espesores de aluminio pueden encontrarse habitualmente alrededor de:

• 0.8 mm
• 1.0 mm
• 1.2 mm
• 1.5 mm
• 2.0 mm

No significa que todos estos espesores sean adecuados para cualquier proyecto.

Un panel de 0,8 mm puede ser suficiente para determinadas aplicaciones con apoyos cercanos, mientras que un proyecto con paneles de mayor tamaño o mayores exigencias de rigidez puede requerir un espesor superior.

La elección debería realizarse a partir de la configuración completa del sistema, no solamente del espesor de la chapa.

¿Cuál es el ancho útil de un panel tipo Gran Muralla?

El ancho útil es la medida que realmente cubre la superficie después de considerar la unión o solape entre paneles.

Esta medida es diferente del ancho físico total del panel.

Por ejemplo:

Ancho total ≠ ancho útil

Un panel puede tener un ancho total determinado, pero una parte de ese ancho puede quedar integrada en la unión con el siguiente panel.

Para calcular cuántos paneles se necesitan en una cubierta o fachada, normalmente se utiliza el ancho útil, no simplemente el ancho exterior de la pieza.

¿Qué anchos útiles son habituales?

No existe un único ancho útil universal para los paneles tipo Gran Muralla. El valor depende del diseño del perfil y del fabricante.

En proyectos de construcción pueden encontrarse soluciones con anchos útiles personalizados, por ejemplo alrededor de:

300–600 mm

y también perfiles especialmente desarrollados para proyectos que requieren otras dimensiones.

Para una obra de gran superficie, un cambio aparentemente pequeño en el ancho útil puede modificar el número de paneles, la cantidad de juntas y el tiempo de instalación.

Por eso, el ancho útil debe confirmarse en el plano de fabricación antes de calcular cantidades.

¿Por qué el ancho útil es más importante que el ancho total?

Imaginemos una cubierta de 1.000 m².

Si se calcula la cantidad de paneles utilizando el ancho total en lugar del ancho útil, el resultado puede ser inferior a la cantidad real necesaria.

El ancho útil afecta directamente a:

• Número de paneles.
• Número de juntas.
• Cantidad de fijaciones.
• Longitud total de los remates.
• Tiempo de instalación.
• Desperdicio de material.

En otras palabras, el ancho útil es una medida de instalación, no solamente una medida de fabricación.

¿Qué pasa con el espesor del aislamiento?

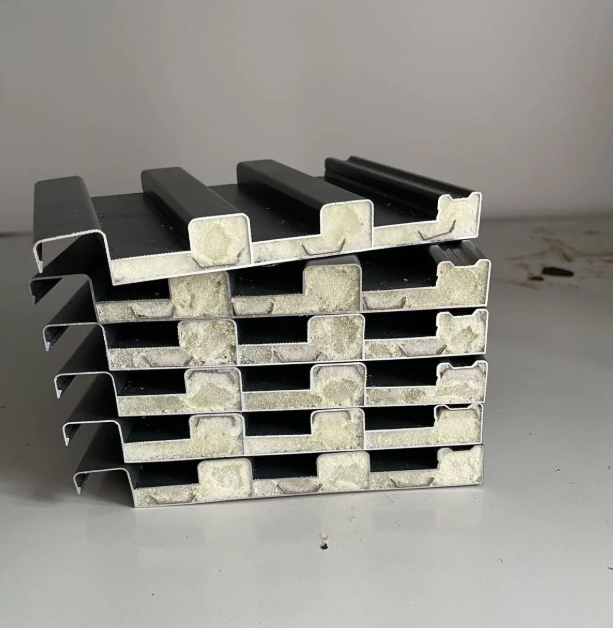

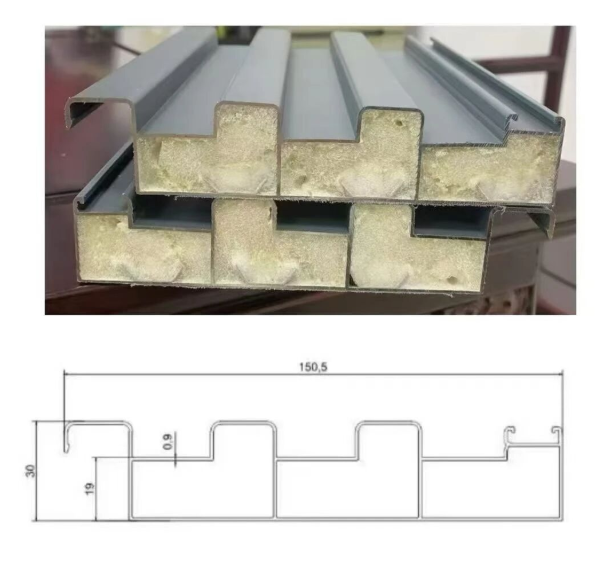

En un panel de aluminio aislado tipo Gran Muralla, el espesor del aluminio es solamente una parte del sistema.

El panel puede incorporar un núcleo aislante con diferentes espesores según los requisitos térmicos del edificio.

Por ejemplo, un proyecto puede especificar:

Aluminio + aislamiento de 30 mm

mientras que otro puede requerir:

Aluminio + aislamiento de 50 mm

o un espesor superior.

La elección depende del nivel de aislamiento requerido, la zona climática, el sistema constructivo y el comportamiento térmico que se busca alcanzar.

Por eso, cuando se habla de “espesor del panel”, conviene aclarar si se está hablando del espesor del aluminio o del espesor total del panel aislado.

¿Un panel más grueso siempre es mejor?

No necesariamente.

Aumentar el espesor del aluminio puede mejorar determinadas características mecánicas, pero también aumenta el peso y el consumo de material.

La rigidez de un panel perfilado no depende únicamente del espesor de la chapa. La altura del perfil, la geometría de las nervaduras, la longitud del panel y la distancia entre apoyos también tienen una influencia importante.

Por eso, para un proyecto concreto es más útil preguntar:

¿Qué espesor y geometría necesita el panel para la separación entre apoyos y las cargas previstas?

en lugar de simplemente:

¿Cuál es el panel más grueso?

¿El ancho útil afecta a la estructura?

Sí, aunque de una manera diferente al espesor.

Un panel más ancho puede reducir el número de juntas y acelerar la instalación, pero también puede modificar la forma en que el panel trabaja entre apoyos.

La relación entre:

ancho útil + longitud + perfil + separación entre apoyos

debe estudiarse conjuntamente.

En una cubierta expuesta al viento, también deben considerarse las presiones y succiones de diseño y la capacidad de las fijaciones.

¿Se pueden fabricar anchos útiles personalizados?

En muchos proyectos arquitectónicos, sí.

Cuando el edificio tiene una modulación específica, el fabricante puede desarrollar un perfil con un ancho útil adaptado al diseño del proyecto.

Esto puede ser interesante cuando se quiere:

• Reducir cortes en obra.
• Coordinar juntas con la estructura.
• Adaptar el panel a una modulación arquitectónica.
• Reducir desperdicios.
• Conseguir una apariencia más uniforme.

Sin embargo, un ancho personalizado no debería definirse únicamente por razones estéticas. También debe comprobarse la viabilidad de fabricación, transporte, instalación y comportamiento estructural.

¿Qué medidas debería aparecer en una ficha técnica?

Para evitar confusiones durante la fase de presupuesto y fabricación, una ficha técnica de un panel de aluminio aislado tipo Gran Muralla debería indicar claramente:

Dato	Ejemplo de especificación
Espesor del aluminio	1,0 / 1,2 / 1,5 mm
Ancho total	Según perfil
Ancho útil	Según perfil
Espesor del aislamiento	30 / 50 mm, etc.
Longitud	Según proyecto
Aleación	Según aplicación
Acabado	PVDF / pintura en polvo, etc.
Peso	kg/m²
Separación entre apoyos	Según cálculo
Sistema de fijación	Según diseño

Esta información permite que el arquitecto, contratista y fabricante trabajen con las mismas referencias.

¿Qué combinación de espesor y ancho es adecuada?

No existe una combinación universal.

Un proyecto de pequeña escala puede utilizar un perfil relativamente compacto con apoyos cercanos, mientras que una cubierta de gran longitud puede requerir otra configuración.

La selección debería considerar al menos:

1. Carga de viento
2. Separación entre apoyos
3. Longitud del panel
4. Espesor del aluminio
5. Geometría del perfil
6. Espesor del aislamiento
7. Sistema de fijación
8. Requisitos térmicos del edificio

Esta es también la razón por la que dos paneles que parecen similares visualmente pueden tener especificaciones técnicas bastante diferentes.

¿Qué debe confirmar el contratista antes de hacer el pedido?

Antes de fabricar un panel aislado tipo Gran Muralla, conviene confirmar cinco medidas principales:

Espesor del aluminio
Ancho útil
Ancho total
Espesor total del sistema
Longitud del panel

Además, el fabricante debería proporcionar el peso por metro cuadrado y las condiciones de apoyo recomendadas.

Esto evita uno de los errores más habituales en la fase de presupuesto: calcular cantidades utilizando una medida comercial aproximada y descubrir posteriormente que el ancho útil real es diferente.

Más que una medida, es un sistema

Cuando se especifica un panel de aluminio aislado tipo Gran Muralla, el espesor y el ancho útil son solamente el punto de partida.

El espesor determina parte de las características mecánicas y del peso. El ancho útil determina la cobertura real. La geometría del perfil afecta a la rigidez. El aislamiento influye en el comportamiento térmico. Y la separación entre apoyos conecta todas estas variables con la estructura del edificio.

Por eso, para un proyecto real, es preferible especificar el sistema completo en lugar de indicar únicamente:

“Panel de aluminio tipo Gran Muralla de X mm”.

Una especificación más precisa debería indicar espesor del aluminio + ancho útil + geometría del perfil + aislamiento + peso por m² + condiciones de apoyo.

Así, la misma información puede utilizarse de forma coherente para el presupuesto, el cálculo de materiales, los planos de fabricación y la instalación en obra.
