Cómo Evitar que los Paneles de Aluminio Expandido se Deformen Durante la Instalación

Un panel de aluminio expandido puede salir de fábrica perfectamente plano y llegar a la obra sin ningún daño. Sin embargo, después de instalarlo en una fachada, comienzan a aparecer ondulaciones, bordes curvados o pequeñas deformaciones alrededor de los puntos de fijación.

¿Por qué ocurre esto?

En muchos casos, el problema no está únicamente en la calidad del aluminio. La combinación de un marco inadecuado, fijaciones demasiado rígidas, tensiones durante el montaje y movimientos térmicos puede alterar la geometría del panel.

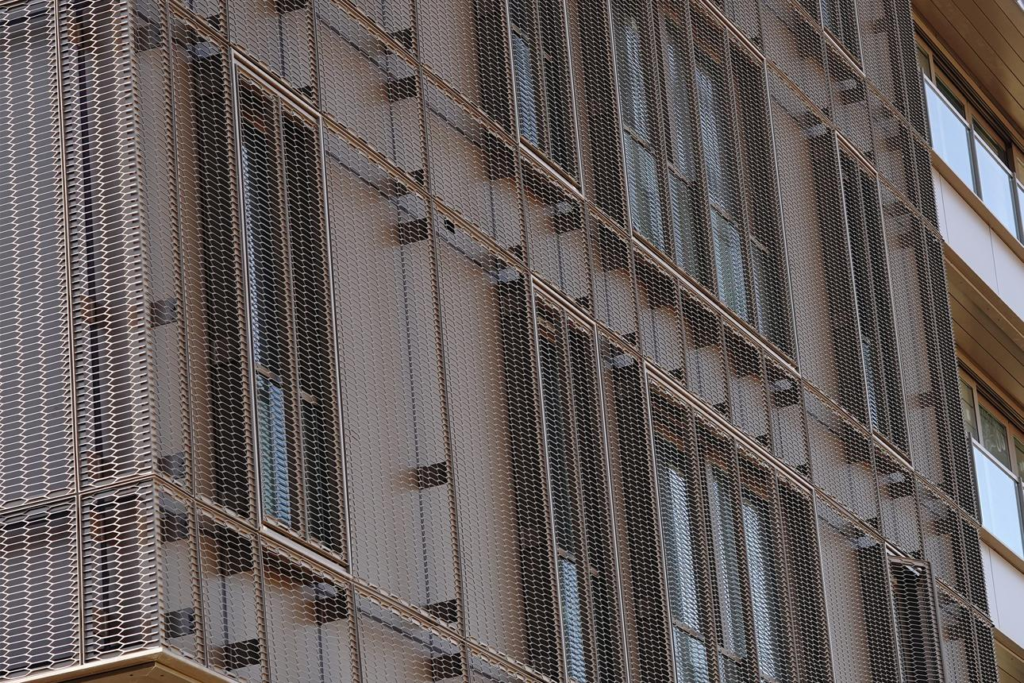

Para los contratistas que trabajan con paneles de aluminio expandido para fachadas, comprender estas causas antes de comenzar la instalación puede evitar desmontajes, sustituciones y retrasos en el proyecto.

1. ¿Por qué se deforman los paneles de aluminio expandido?

A diferencia de una chapa de aluminio maciza, la malla expandida contiene aberturas obtenidas mediante cortes y estiramiento del metal.

Esta geometría ofrece posibilidades arquitectónicas interesantes, pero también hace que el comportamiento mecánico dependa de la dirección de las aberturas, el espesor, el ancho de los filamentos y la forma de sujetar el panel.

Entre los problemas más frecuentes se encuentran:

• Ondulación superficial: aparecen zonas que sobresalen o se hunden respecto al plano del panel.

• Deformación de los bordes: el perímetro pierde su alineación original.

• Curvatura del panel: la superficie se arquea hacia delante o hacia atrás.

• Deformación localizada: las aberturas próximas a tornillos o soportes cambian de forma.

• Desalineación entre paneles: las juntas dejan de mantener una separación uniforme.

Estas deformaciones no siempre tienen el mismo origen. Por eso, intentar corregirlas simplemente apretando más los tornillos puede empeorar la situación.

2. El error de elegir el espesor sin considerar el tamaño del panel

Uno de los problemas habituales en proyectos de revestimiento de fachadas con aluminio expandido es seleccionar el espesor únicamente en función del precio o de una muestra pequeña.

Una malla que mantiene su forma en una pieza de 300 × 300 mm puede comportarse de manera muy diferente cuando se fabrica como panel de 1200 × 3000 mm.

A medida que aumentan las dimensiones, también pueden aumentar las deformaciones si no se adapta el sistema de soporte.

Sin embargo, utilizar aluminio más grueso no siempre es la solución más eficiente.

El comportamiento depende de varios factores:

Un ejemplo práctico:

Si un proyecto requiere paneles de 1500 × 3000 mm, no es recomendable seleccionar automáticamente el mismo espesor utilizado en paneles de 600 × 1200 mm.

Antes de fabricar, deben verificarse la rigidez, las cargas de viento, las dimensiones, las condiciones de apoyo y las deformaciones admisibles.

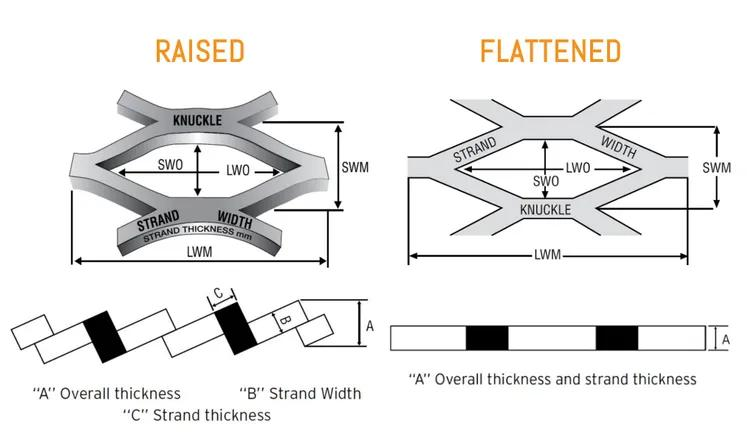

3. La dirección de la malla influye en su estabilidad

No todos los paneles de aluminio expandido presentan el mismo comportamiento en ambas direcciones.

Las aberturas romboidales generan una estructura anisótropa: la rigidez y la deformación pueden variar según la dirección de aplicación de la carga.

Por esta razón, la orientación del patrón debe definirse antes de fabricar los paneles.

En los planos técnicos deben identificarse:

• SWD (Short Way of Diamond).

• LWD (Long Way of Diamond).

• Dirección de instalación.

• Cara exterior visible.

• Posición de los marcos y refuerzos.

Por ejemplo, girar un panel 90° puede modificar su respuesta frente a determinadas cargas, además de cambiar su apariencia visual.

Esto no significa que una orientación sea siempre más resistente que otra. La opción adecuada depende de la geometría, el sistema de soporte y las cargas del proyecto.

Consejo técnico: no cambie la dirección de las aberturas durante el montaje sin confirmar previamente que la orientación alternativa cumple los requisitos de diseño.

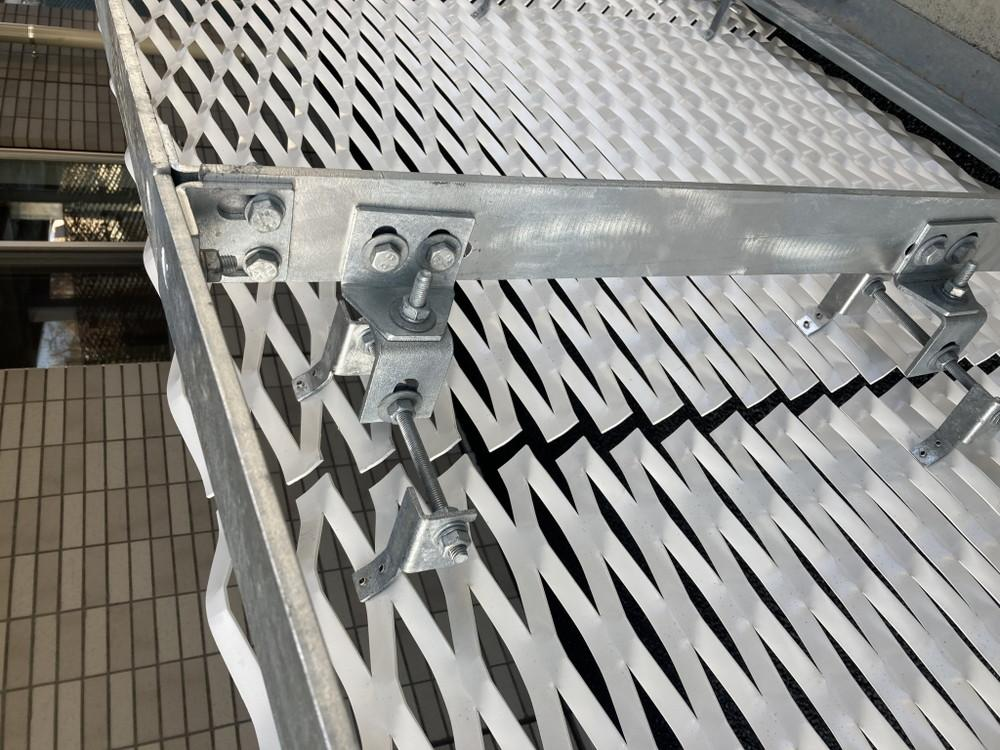

4. ¿Es necesario instalar un marco alrededor de la malla expandida?

Para paneles arquitectónicos de grandes dimensiones, el marco perimetral puede ser uno de los elementos más importantes para controlar las deformaciones.

Un marco correctamente diseñado ayuda a mantener la geometría del panel durante el transporte, la manipulación y la instalación.

Sin embargo, el marco también puede provocar deformaciones si se fabrica incorrectamente.

Errores habituales en los marcos

Marcos demasiado flexibles

Un perfil con rigidez insuficiente puede deformarse junto con la malla cuando recibe cargas de viento.

Soldaduras que generan tensiones

El calor y la contracción de la soldadura pueden provocar curvaturas o distorsiones en el conjunto.

Uniones excesivamente rígidas

Si la malla se fija sin considerar los movimientos diferenciales entre componentes, pueden generarse tensiones locales.

Falta de refuerzos cuando son necesarios

En determinados paneles de gran formato, un marco perimetral puede no ser suficiente para limitar las deformaciones.

La elección entre perfiles tubulares, perfiles plegados y sistemas de sujeción mecánica debe realizarse según las dimensiones y los requisitos estructurales.

5. Apretar demasiado los tornillos puede deformar el panel

Un error frecuente durante la instalación de paneles de metal expandido consiste en utilizar los tornillos para forzar el panel hasta que coincida con una estructura de soporte desalineada.

Al principio, el resultado puede parecer correcto.

Sin embargo, las tensiones introducidas durante el montaje pueden generar deformaciones visibles o concentraciones de esfuerzo alrededor de las fijaciones.

Para evitarlo:

1. Compruebe la alineación y planitud de la subestructura antes de colocar los paneles.

2. Presente el panel sin forzarlo para verificar que los puntos de fijación coinciden.

3. Utilice separadores o elementos de ajuste adecuados cuando el sistema lo permita.

4. Apriete los tornillos siguiendo la secuencia y el par especificados para el sistema.

5. Verifique la geometría del panel después de completar la fijación.

El par de apriete no debe determinarse de manera improvisada. Depende del tornillo, el material de soporte, los accesorios y el diseño de la unión.

6. La dilatación térmica es un problema que no debe ignorarse

En fachadas exteriores, los paneles de aluminio pueden experimentar cambios importantes de temperatura entre el día y la noche.

El aluminio se expande cuando aumenta la temperatura y se contrae cuando disminuye.

Si el sistema de fijación impide estos movimientos, pueden aparecer tensiones adicionales.

Ejemplo de dilatación térmica

Para un componente de aluminio de 3 metros de longitud y un cambio de temperatura de 50 °C, la variación longitudinal libre aproximada puede calcularse mediante:

Donde:

• \(\alpha\) = coeficiente de dilatación térmica, aproximadamente \(23 \times 10^{-6}/°C\) para ciertas aleaciones de aluminio.

• \(L\) = longitud inicial, 3000 mm.

• \(\Delta T\) = variación de temperatura, 50 °C.

El resultado aproximado es:

Esto significa que un componente de aluminio de 3 metros puede experimentar una variación longitudinal cercana a 3,45 mm bajo estas condiciones.

Es un cálculo ilustrativo de expansión libre, no una tolerancia de instalación universal. En una malla expandida real, la geometría, el marco y las restricciones pueden modificar el comportamiento del conjunto.

Para evitar problemas, los sistemas de fijación deben permitir los movimientos térmicos previstos sin perder su capacidad de resistir las cargas de diseño.

7. ¿Cómo evitar que los paneles se deformen por el viento?

En edificios altos o fachadas expuestas, las cargas de viento pueden ser uno de los factores principales que condicionan el diseño de los paneles.

La malla expandida permite el paso de aire a través de sus aberturas, pero eso no significa que la presión del viento pueda ignorarse.

La fuerza que recibe el panel depende de su geometría, porcentaje de área abierta, orientación, ubicación y condiciones aerodinámicas.

Antes de fabricar los paneles, deben evaluarse:

• Presión y succión de viento de diseño.

• Altura del edificio y categoría de exposición.

• Dimensiones y orientación de los paneles.

• Rigidez del marco y de la subestructura.

• Resistencia de los soportes y anclajes.

• Deformaciones admisibles en servicio.

Un porcentaje elevado de área abierta no garantiza automáticamente que el panel tenga suficiente resistencia.

En proyectos de fachada, las verificaciones deben realizarse conforme a las normas y requisitos estructurales aplicables al lugar de construcción.

8. El transporte y almacenamiento también pueden causar deformaciones

A veces, la deformación comienza mucho antes de instalar el panel.

Los paneles de malla de aluminio expandido pueden dañarse si se almacenan de manera incorrecta o se levantan sin suficientes puntos de apoyo.

Por ejemplo, un panel largo apoyado únicamente sobre dos extremos puede experimentar flexión durante la manipulación.

También pueden aparecer deformaciones cuando se apilan piezas de diferentes tamaños sin separadores adecuados.

Para reducir estos riesgos, se recomienda:

• Utilizar embalajes que protejan los bordes y los marcos.

• Evitar cargas concentradas sobre la superficie de la malla.

• Mantener los paneles apoyados según las instrucciones del fabricante.

• Utilizar puntos de elevación adecuados para paneles grandes.

• Inspeccionar la geometría antes de iniciar la instalación.

Una deformación producida durante el transporte no siempre puede corregirse completamente en obra.

9. ¿Se puede reparar un panel de aluminio expandido deformado?

Depende del tipo y la gravedad del daño.

Una pequeña desalineación causada por el montaje puede corregirse, en algunos casos, ajustando los soportes o eliminando tensiones de instalación.

Sin embargo, cuando los filamentos presentan deformaciones permanentes, grietas o daños alrededor de las fijaciones, la reparación puede ser más complicada.

No es recomendable golpear, estirar o enderezar manualmente una malla arquitectónica sin evaluar previamente el daño.

Estas acciones pueden alterar las aberturas, deteriorar el recubrimiento o debilitar las uniones.

10. Qué debe confirmar con el fabricante antes de realizar un pedido

Una buena instalación comienza mucho antes de que los paneles lleguen a la obra.

Para proyectos de fachadas de aluminio expandido, recomendamos confirmar los siguientes parámetros durante la etapa de fabricación.

En Foshan Qi Aluminum Decorative Materials Co., Ltd., fabricamos paneles de aluminio expandido para aplicaciones arquitectónicas, incluyendo revestimientos de fachadas, pantallas decorativas y sistemas de segunda piel.

Para proyectos con paneles de grandes dimensiones o geometrías especiales, podemos colaborar en la revisión de los detalles de fabricación, el diseño de los marcos y la preparación de muestras según los planos proporcionados.

Las comprobaciones estructurales definitivas deben ser realizadas por los profesionales responsables del proyecto.

Conclusión: un panel plano en fábrica no garantiza una fachada sin deformaciones

La deformación de la malla expandida no siempre se debe a un material demasiado delgado o a un defecto de fabricación.

En muchos proyectos, el resultado depende de cómo interactúan la geometría del panel, el marco, las fijaciones y la estructura del edificio.

Por eso, la mejor estrategia no consiste en corregir las deformaciones después de instalar los paneles, sino en prevenirlas desde el diseño.

Una correcta coordinación entre fabricante, arquitecto y contratista puede reducir los riesgos de deformación, mejorar la apariencia final y evitar costes innecesarios durante la construcción.
