¿Cómo se soportan los grandes paneles de aluminio 3D en una fachada?
Los paneles de aluminio 3D pueden transformar una fachada plana en una superficie con volumen, profundidad y movimiento visual. Pero cuando el tamaño del panel aumenta, la pregunta ya no es solamente cómo se ve, sino cómo se sostiene de forma segura y estable.
En proyectos de gran formato, el sistema de soporte debe trabajar junto con el panel desde la etapa de diseño. El espesor del aluminio, la geometría 3D, las dimensiones, el peso, el viento y la posición de las fijaciones influyen directamente en la solución final.

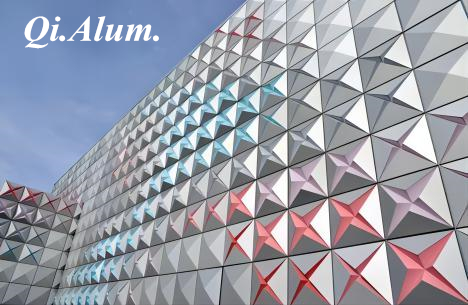

Una fachada 3D no se apoya simplemente sobre la pared
Un panel de aluminio 3D de gran tamaño normalmente no se fija directamente sobre el muro como si fuera una placa plana convencional.
Lo habitual es crear una subestructura metálica entre el edificio y el panel. Esta estructura puede estar formada por perfiles de aluminio o acero, ménsulas, soportes y elementos de fijación diseñados según las condiciones del proyecto.
El objetivo es crear un camino de carga claro:
panel 3D → fijaciones → subestructura → anclajes → estructura del edificio
Esto permite que las cargas producidas por el peso propio y, especialmente, por el viento, se transmitan correctamente al edificio.
¿Qué determina el sistema de soporte?
No existe una única estructura válida para todos los paneles 3D. El sistema se adapta a las características de cada fachada.
Entre los factores que normalmente se revisan están:
- Dimensiones y formato del panel
- Espesor de la chapa de aluminio
- Forma y profundidad de la geometría 3D
- Peso del panel y de sus refuerzos
- Distancia entre puntos de fijación
- Presión y succión del viento
- Tipo de muro existente
- Posición de ventanas, columnas y forjados
- Juntas entre paneles
- Expansión y contracción térmica
Por ejemplo, dos paneles con la misma superficie pueden necesitar soluciones diferentes si uno tiene una geometría profunda o está instalado en una zona con mayores cargas de viento.
Los refuerzos internos pueden ser importantes en paneles grandes
A medida que aumenta el tamaño del panel, también puede aumentar la necesidad de controlar su deformación.
En determinados diseños, se incorporan refuerzos posteriores, perfiles, costillas o estructuras auxiliares en la parte trasera del panel. Estos elementos ayudan a mantener la geometría y a distribuir las cargas hacia los puntos de fijación.
Esto es especialmente relevante cuando el panel tiene grandes dimensiones y pocas zonas visibles de fijación.
La posición de los refuerzos no debería decidirse únicamente después de fabricar el panel. Para proyectos de gran formato, es mucho más práctico definirlos junto con los planos de fabricación y montaje.

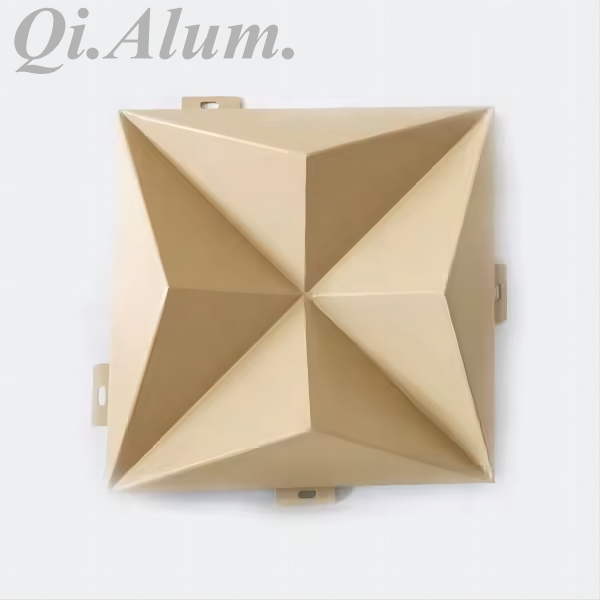

La geometría 3D cambia la forma de trabajar
Un panel tridimensional no se comporta exactamente igual que una placa plana.
Pliegues, curvas, volúmenes, formas sobresalientes y cambios de profundidad pueden modificar la rigidez del conjunto y la forma en que se transmiten las cargas.
Por eso, antes de producir una serie completa, conviene revisar:
geometría + espesor + refuerzos + fijaciones + subestructura
como un solo sistema.
Esta coordinación evita una situación bastante habitual: tener un diseño arquitectónico aprobado, pero descubrir posteriormente que los puntos de fijación o la estructura posterior necesitan modificarse.

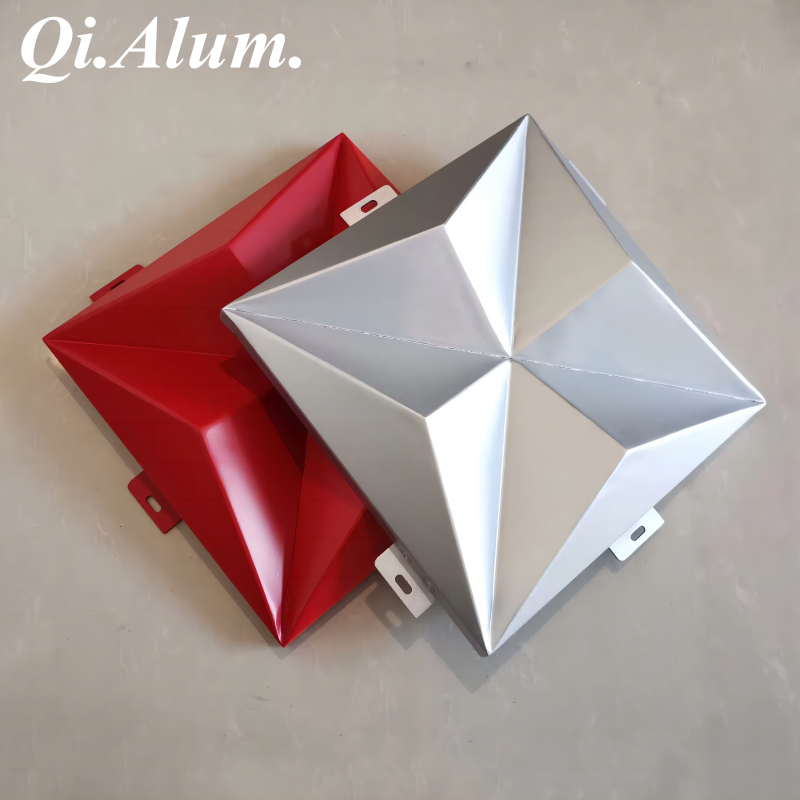

¿Cómo se fijan los paneles a la subestructura?

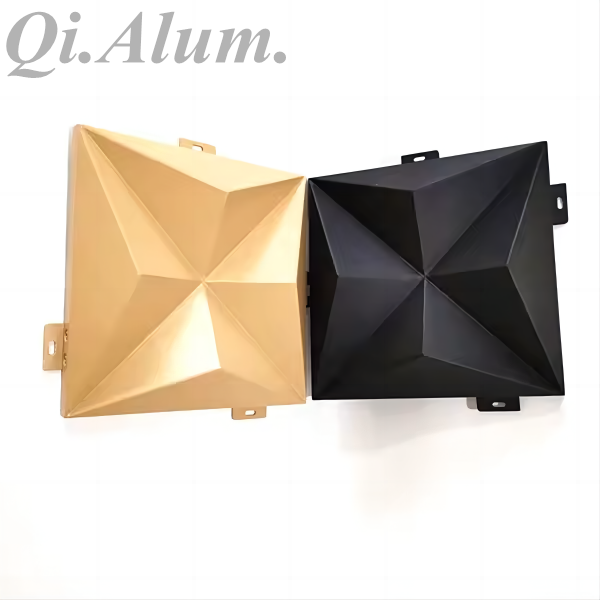

Dependiendo del diseño, los paneles pueden utilizar diferentes soluciones de fijación, como tornillos, remaches, sistemas mecánicos ocultos, perfiles de conexión o soportes especialmente fabricados.
La elección depende de si se necesita una fijación visible u oculta, del tamaño del panel, del acceso para el montaje y de los requisitos de mantenimiento.
Para una fachada arquitectónica, además de la resistencia, hay otro detalle importante: la fijación no debería alterar la apariencia de la superficie 3D.
Por esta razón, los proyectos con geometrías complejas suelen necesitar una coordinación precisa entre el diseño exterior y la estructura posterior.
¿Qué ocurre con el viento?
En un panel 3D exterior, el viento merece especial atención porque las partes que sobresalen de la superficie pueden modificar la exposición del panel.
La presión y la succión pueden actuar sobre diferentes zonas de la pieza, mientras que las fijaciones transfieren esas fuerzas a la subestructura.
Por ello, el cálculo de cargas de viento debe realizarse según la ubicación y las condiciones específicas del edificio. La separación entre soportes, el tipo de anclaje y la configuración de la subestructura no deberían establecerse únicamente por una regla general.
Para un proyecto real, los parámetros estructurales deben ser revisados por el profesional responsable del diseño de la fachada.

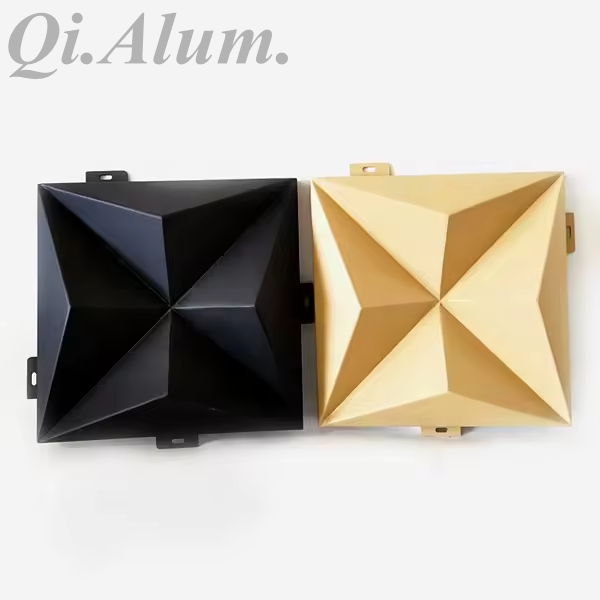

Las juntas también forman parte del sistema
Cuando una fachada utiliza muchos paneles grandes, las juntas dejan de ser simplemente una cuestión estética.
Deben permitir tolerancias de fabricación y montaje, además de considerar los movimientos producidos por los cambios de temperatura.
Una junta demasiado rígida puede generar problemas durante la vida útil del revestimiento. Una junta correctamente planificada, en cambio, permite que cada panel trabaje dentro del sistema sin transmitir movimientos innecesarios a los paneles vecinos.
Por eso, el tamaño del panel y el diseño de las juntas deben definirse juntos.
¿Conviene fabricar un panel enorme o dividirlo?
Un panel de gran tamaño puede producir una imagen arquitectónica muy limpia, con menos líneas de junta. Sin embargo, aumentar continuamente el formato no siempre significa obtener una mejor solución.
También hay que considerar:
- Transporte desde fábrica
- Manipulación en obra
- Elevación
- Acceso al edificio
- Tolerancias de instalación
- Peso de cada pieza
- Posibilidad de sustitución futura
En algunos proyectos, dividir una superficie grande en varios módulos permite simplificar el transporte y el montaje sin perder el efecto visual de una fachada continua.
La decisión correcta depende del diseño y de las condiciones reales de la obra.
Diseñar el soporte antes de fabricar
Para grandes paneles de aluminio 3D, los planos de fabricación y montaje son una parte esencial del proyecto.
Antes de entrar en producción, es recomendable confirmar:
- Dimensiones finales de cada panel.
- Espesor y aleación del aluminio.
- Geometría y profundidad 3D.
- Ubicación de refuerzos posteriores.
- Puntos de fijación.
- Configuración de la subestructura.
- Juntas entre paneles.
- Método de instalación en obra.
- Condiciones de carga de viento.
- Acceso para mantenimiento o sustitución.
Esta información permite que el panel, la estructura de soporte y la fachada se diseñen como un conjunto, en lugar de resolver cada elemento por separado.
¿Puede el fabricante proporcionar los planos de soporte?
Sí. Para proyectos de paneles 3D de gran formato, el fabricante puede preparar dibujos de fabricación, detalles de los paneles y planos de instalación para facilitar la coordinación con el contratista y el equipo de fachada.
Cuando el proyecto incluye formas especiales, curvas, paneles de gran tamaño o estructuras posteriores, es recomendable compartir los planos arquitectónicos antes de cerrar las dimensiones de producción.
En Foshan Qi Aluminum Decorative Materials Co.,Ltd, podemos trabajar a partir de dibujos del proyecto para desarrollar paneles de aluminio 3D, piezas con formas especiales y componentes de soporte según los requisitos del proyecto. También podemos proporcionar dibujos para la revisión previa a la fabricación y orientación técnica para la instalación.
Conclusión
Los grandes paneles de aluminio 3D no dependen de un único punto de fijación ni de una estructura estándar. Su estabilidad procede de la combinación entre panel, refuerzos, fijaciones, subestructura y estructura del edificio.
Cuanto mayor y más compleja sea la geometría, más importante resulta resolver el sistema de soporte desde el principio. Una buena coordinación antes de fabricar puede ahorrar modificaciones, problemas de montaje y ajustes innecesarios en obra.
