¿Qué significan SWD y LWD en los planos de malla de aluminio expandido?

Al revisar un plano técnico de malla de aluminio expandido, es habitual encontrar las siglas SWD y LWD junto a las dimensiones de las aberturas en forma de rombo. Estos dos parámetros son fundamentales para identificar el patrón de la malla, confirmar sus medidas y evitar errores durante la fabricación y la instalación.

Aunque ambos describen las dimensiones del diseño, cada uno indica una dirección diferente del rombo.

1. ¿Qué significa SWD en la malla de aluminio expandido?

SWD significa Short Way of Diamond, es decir, la dimensión corta del rombo.

Esta medida se toma de centro a centro entre dos puntos de unión consecutivos, siguiendo el eje corto del diseño de la malla.

En otras palabras, SWD indica la distancia corta entre los puntos de conexión de los filamentos metálicos. No representa únicamente el espacio vacío de la abertura, ya que también incluye la parte ocupada por el metal.

El SWD influye en la geometría del patrón, la densidad de las aberturas y la apariencia general de la malla.

2. ¿Qué significa LWD en la malla de aluminio expandido?

LWD significa Long Way of Diamond, es decir, la dimensión larga del rombo.

Se mide de centro a centro entre los puntos de unión correspondientes a lo largo del eje largo del diseño.

Normalmente, el valor de LWD es superior al de SWD, porque representa la dimensión más larga del patrón romboidal.

Este parámetro ayuda a definir la forma de las aberturas y la orientación visual de la malla. En proyectos arquitectónicos, es especialmente importante cuando se necesita mantener una dirección determinada del diseño en fachadas, revestimientos, techos o pantallas decorativas.

3. Diferencias entre SWD y LWD

La diferencia principal es que SWD y LWD miden el paso del diseño entre puntos de unión, mientras que SWO y LWO describen el espacio libre de la abertura.

Por eso, no deben intercambiarse estos valores al preparar un plano o solicitar una cotización.

4. Ejemplo práctico de lectura de un plano

Supongamos que un plano de malla de aluminio expandido especifica los siguientes parámetros:

• SWD: 150 mm
• LWD: 60 mm
• Espesor del aluminio: 2,5 mm

Antes de fabricar, conviene verificar las dimensiones directamente en el plano, ya que en este ejemplo SWD es mayor que LWD, algo que no corresponde a la convención habitual de los dos ejes del mismo rombo. Si los valores representan realmente las dos diagonales del diseño, el eje largo debería tener el valor mayor.

Por ejemplo, una especificación más coherente sería:

• SWD: 60 mm
• LWD: 150 mm
• Espesor del aluminio: 2,5 mm

Esta segunda configuración describe un diseño con una diagonal larga de 150 mm y una diagonal corta de 60 mm. No obstante, para confirmar la abertura real, también deben conocerse el ancho de los filamentos y las dimensiones SWO y LWO cuando sean necesarias.

Importante: las dimensiones de la malla deben confirmarse con el dibujo técnico del fabricante. Las convenciones de orientación pueden variar en la presentación de los planos, por lo que es recomendable identificar claramente los ejes y la dirección de instalación.

5. ¿Por qué son importantes SWD y LWD al fabricar malla expandida?

Elegir correctamente estas dimensiones permite adaptar la malla a las necesidades de cada proyecto.

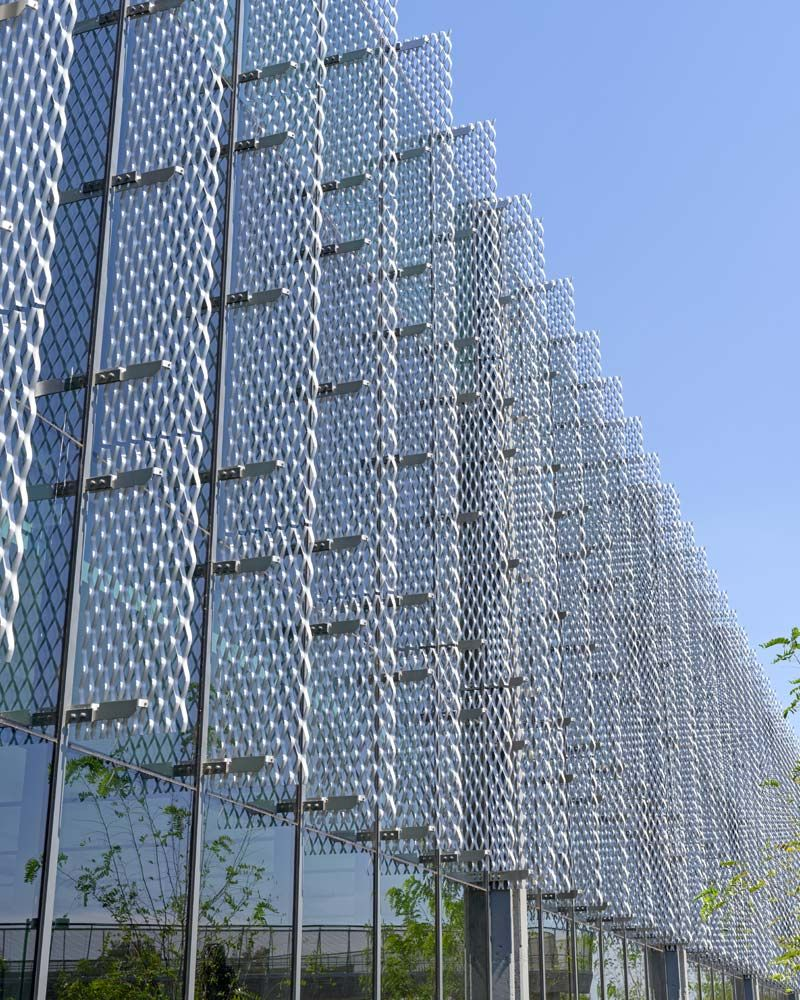

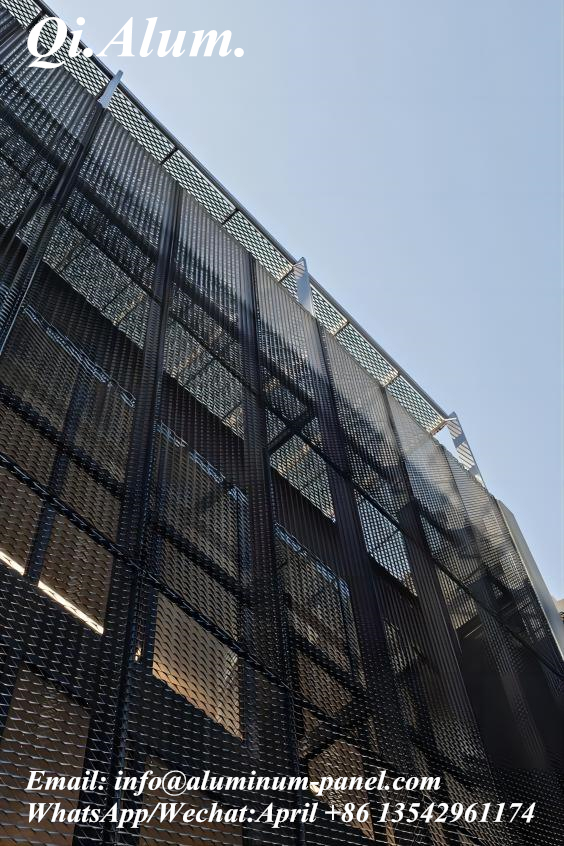

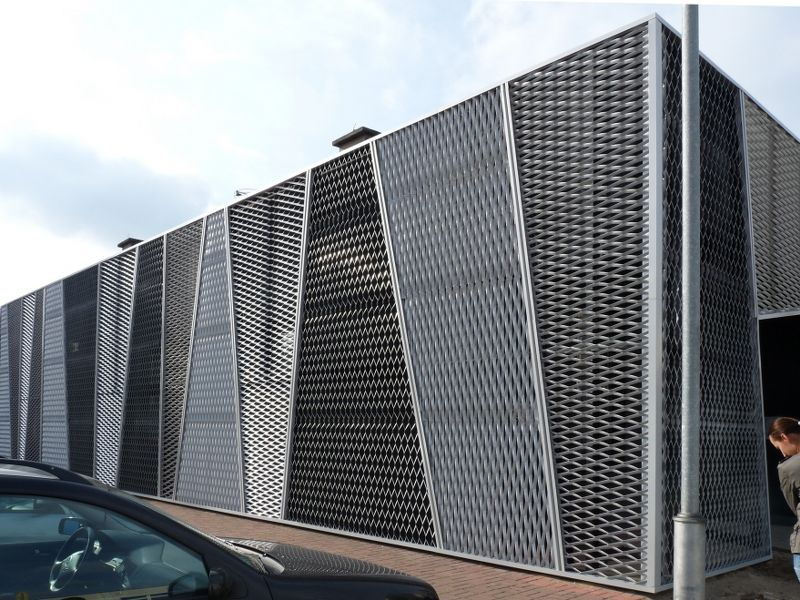

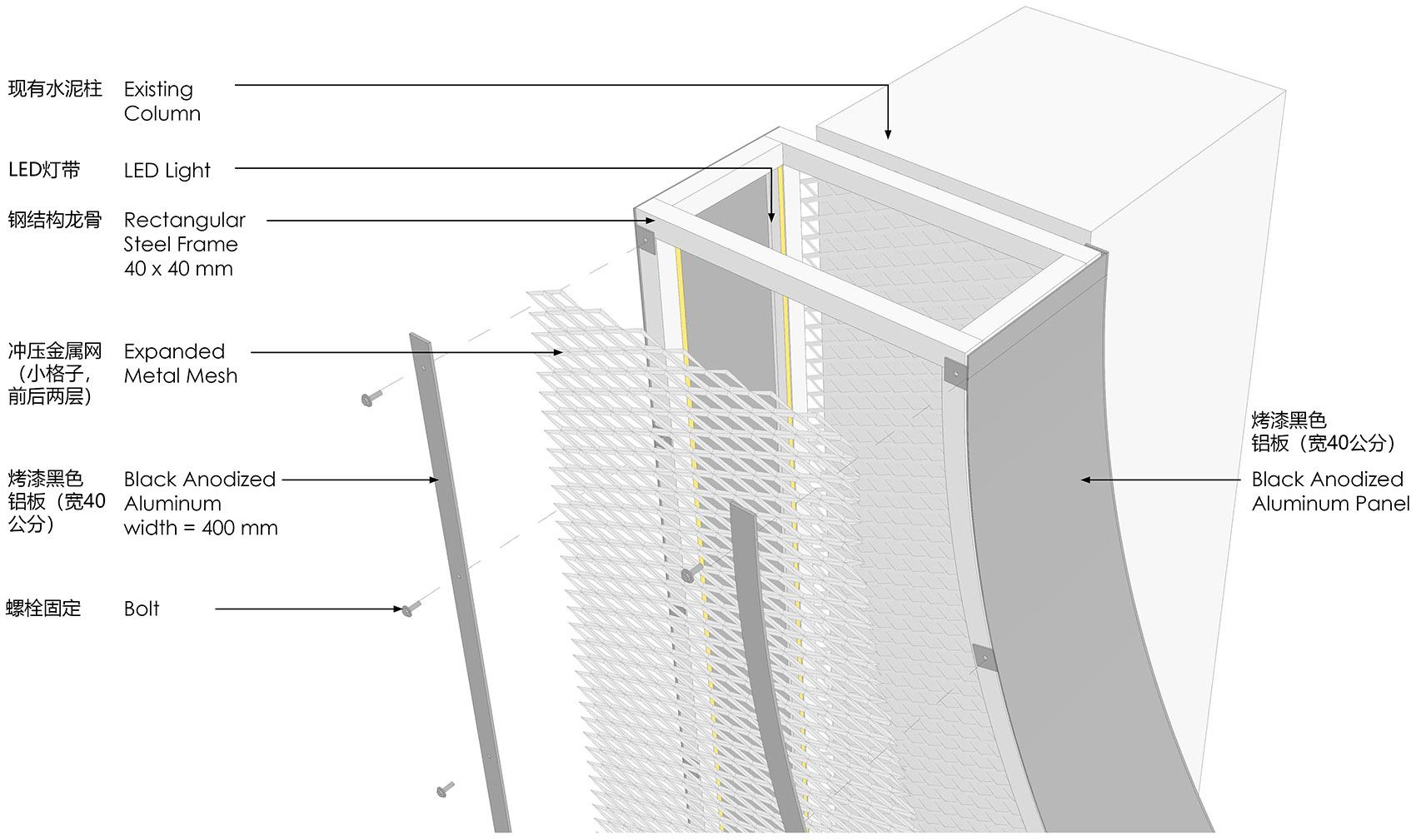

Fachadas arquitectónicas

La relación entre SWD y LWD influye en el aspecto visual de la fachada y en la dirección del patrón romboidal. También debe evaluarse junto con el porcentaje de área abierta, el espesor y el ancho de los filamentos.

Techos y revestimientos decorativos

La geometría de las aberturas determina la apariencia del techo, la entrada de luz y la visibilidad a través de la malla.

Pantallas de privacidad y protección solar

El tamaño y la orientación de las aberturas afectan a la transparencia visual y al paso de la luz. El resultado también depende del ángulo de observación y de la posición de la malla.

Aplicaciones industriales

En protecciones de maquinaria, cerramientos y otras aplicaciones técnicas, SWD y LWD deben evaluarse junto con el material, el espesor, el ancho de los filamentos y los requisitos de resistencia.

6. ¿Qué información debe incluirse al solicitar una cotización?

Para evitar confusiones entre el plano y el producto final, es recomendable facilitar los siguientes datos:

• Material y aleación de aluminio.
• Espesor de la chapa original.
• SWD y LWD.
• Ancho de los filamentos.
• Tipo de malla: elevada o aplanada.
• Dimensiones totales de cada panel.
• Acabado superficial y color.
• Cantidad requerida y aplicación final.

Con estos datos, el fabricante puede evaluar la viabilidad de producción y preparar una especificación más precisa.

Conclusión

SWD y LWD son dos dimensiones básicas para interpretar los planos de malla de aluminio expandido. SWD identifica el eje corto del diseño romboidal, mientras que LWD identifica el eje largo. Ambos se miden normalmente de centro a centro entre los puntos de unión.

Comprender estas medidas ayuda a seleccionar el patrón adecuado, comunicar correctamente las especificaciones y reducir errores de fabricación e instalación. Para proyectos arquitectónicos, siempre conviene revisar también las dimensiones de abertura libre, el ancho de los filamentos, el espesor y la orientación de montaje.
