Cómo especificar las dimensiones del metal desplegado de aluminio en planos arquitectónicos
Las dimensiones del metal desplegado de aluminio deben indicarse claramente en los planos arquitectónicos para garantizar que el fabricante, el diseñador y el equipo de instalación trabajen con la misma información. Una especificación precisa ayuda a evitar errores de fabricación, problemas de ajuste y retrasos durante la instalación de fachadas.
1. Indicar las dimensiones generales de cada panel
El primer paso es definir el ancho y la altura de cada panel de metal desplegado. Estas medidas deben corresponder a las dimensiones de fabricación o a las dimensiones exteriores del panel terminado, según lo establecido en los planos.
Por ejemplo, un panel puede especificarse con unas dimensiones de 1200 × 2400 mm. Sin embargo, es importante aclarar si estas medidas incluyen el marco perimetral, los perfiles de refuerzo o únicamente la superficie de malla.
En proyectos de fachadas de gran tamaño, también conviene identificar cada panel con un número o código para facilitar la producción, el embalaje y la instalación.
2. Especificar las dimensiones de la malla

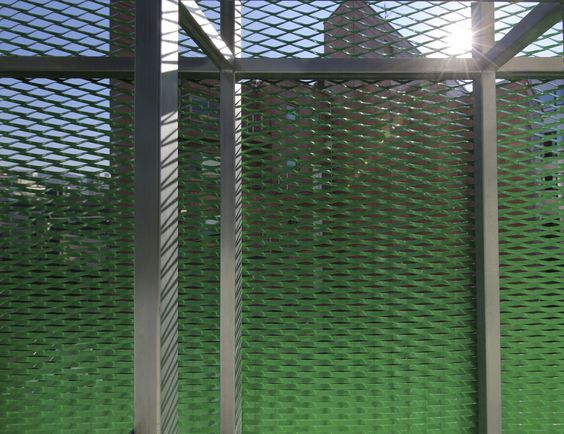

Las dimensiones generales del panel no son suficientes para definir el aspecto y el rendimiento de la malla. Los planos o las especificaciones técnicas también deben incluir los parámetros principales del metal desplegado:
- LWD (Long Way of Diamond): longitud del rombo medida en la dirección larga.
- SWD (Short Way of Diamond): longitud del rombo medida en la dirección corta.
- Ancho del filamento: anchura de la tira de aluminio que forma la malla.
- Espesor del filamento: espesor del material utilizado.

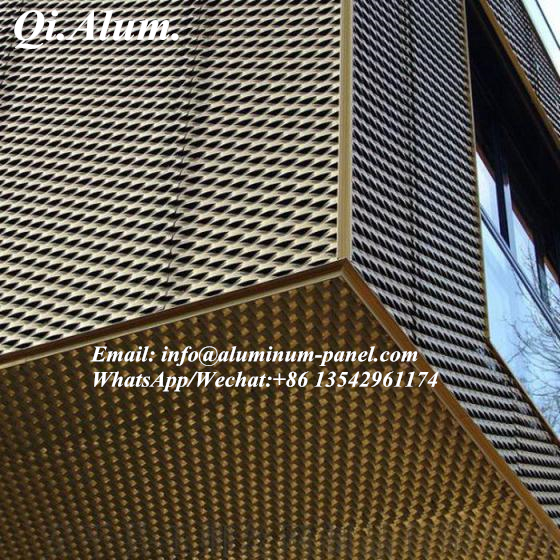

- Orientación de la malla: dirección de los rombos respecto al panel y a la fachada.
Estos parámetros influyen en la transparencia, la apariencia visual, la rigidez y el peso del panel. Para evitar confusiones, es recomendable incluir una sección ampliada de la malla en los planos de detalle.
3. Definir los marcos y los puntos de fijación

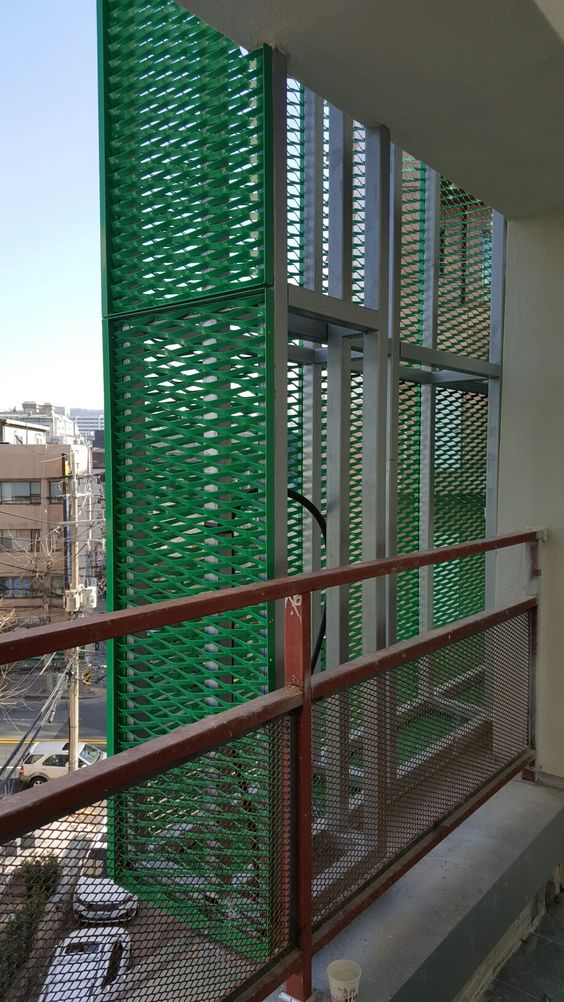

Si el metal desplegado se instala sobre una subestructura o un marco de aluminio, los dibujos deben mostrar las dimensiones del marco, las posiciones de los orificios y los puntos de fijación.
También deben indicarse las distancias entre fijaciones, los márgenes desde los bordes y los requisitos de conexión con la subestructura del edificio. Estas medidas deben coordinarse con las cargas de viento, las condiciones de soporte y los requisitos del sistema de fachada.
En paneles de grandes dimensiones, los refuerzos adicionales y las tolerancias de fabricación deben confirmarse antes de iniciar la producción.
4. Establecer las tolerancias dimensionales
Las tolerancias determinan cuánto pueden variar las dimensiones reales respecto a las medidas indicadas en los planos. Es importante definirlas para el ancho, la altura, la escuadra, la posición de los orificios y el montaje del marco cuando corresponda.
En proyectos con numerosos paneles, unas tolerancias bien definidas ayudan a mantener juntas uniformes y una alineación continua en toda la fachada.
No conviene aplicar una tolerancia genérica a todos los componentes. Los valores deben acordarse con el fabricante y ajustarse a las necesidades del proyecto, las normas aplicables y el método de instalación.
5. Coordinar las dimensiones con el diseño de la fachada

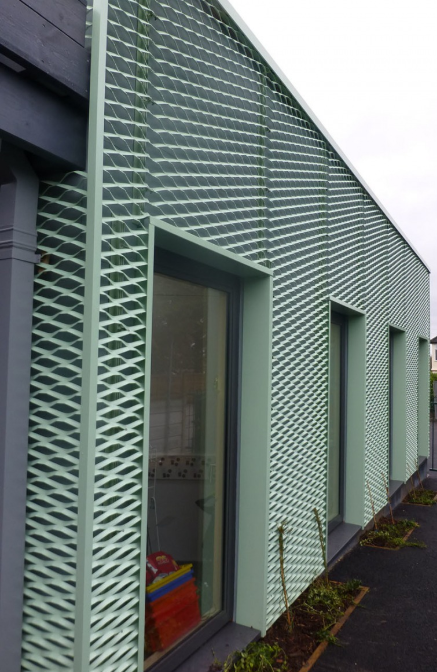

Antes de aprobar los planos de fabricación, es necesario comprobar que las dimensiones de los paneles coincidan con la modulación arquitectónica, las juntas entre paneles y las posiciones de los soportes.

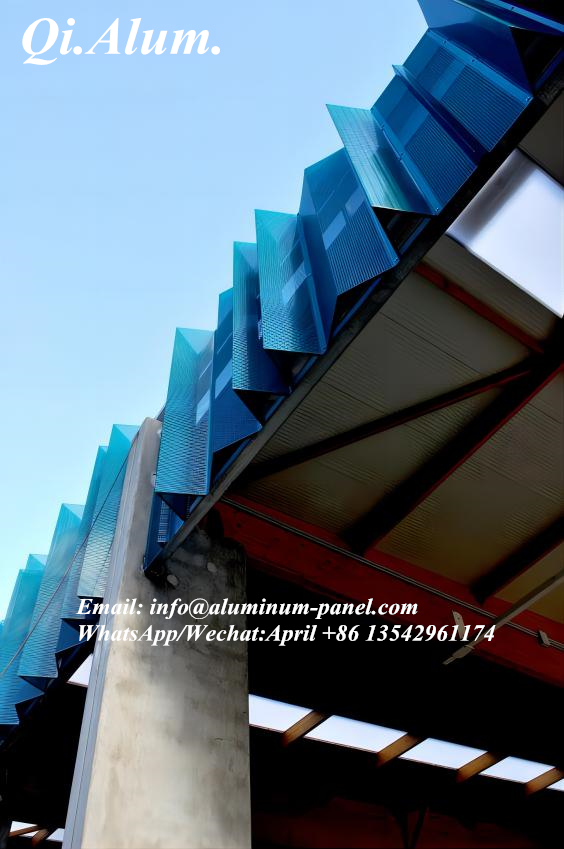

En fachadas curvas o con geometrías irregulares, también deben especificarse la forma de cada panel, los ángulos, los radios cuando proceda y las dimensiones de referencia. Los planos de elevación, sección y detalle deben proporcionar información coherente.
Para proyectos de gran escala, una tabla de paneles puede incluir el número de identificación, el ancho, la altura, el espesor, el tipo de malla, el acabado y la ubicación de cada unidad.
6. Qué información debe recibir el fabricante
Para preparar una cotización precisa y reducir las modificaciones posteriores, el fabricante necesita más información que las dimensiones generales. Se recomienda proporcionar:
- Planos arquitectónicos en formato PDF o CAD.
- Dimensiones finales y cantidad de paneles.
- Especificaciones de la malla y del espesor de aluminio.
- Detalles del marco, los soportes y las fijaciones.
- Acabado superficial y código de color.
- Tolerancias requeridas y condiciones de instalación.
Con esta información, el fabricante puede revisar la viabilidad de fabricación, identificar posibles interferencias y preparar los planos de taller para su aprobación.
Conclusión
Especificar correctamente las expanded metal mesh dimensions en los planos arquitectónicos permite coordinar el diseño, la fabricación y la instalación desde las primeras etapas del proyecto. Las dimensiones del panel, la abertura de la malla, la orientación, los marcos, las fijaciones y las tolerancias deben definirse de forma clara y coherente.
Foshan Qi Aluminum Decorative Materials Co., Ltd. ofrece soluciones de metal desplegado de aluminio para fachadas y revestimientos arquitectónicos, con opciones de dimensiones, formas y acabados adaptadas a los requisitos del proyecto. Compartir los planos y las especificaciones técnicas desde el principio facilita la evaluación del diseño y la preparación de una propuesta adecuada.
